Z Profil ve Kenet Çatı Sistemi: Temelden Tavana Çatı Konstrüksiyonu Rehberi
Z Profil ve Kenet Çatı Sistemi: Temelden Tavana Çatı Konstrüksiyonu Rehberi
Çatı konstrüksiyonunda kullanılan metal profiller arasında Z profil, işlevselliği ve ekonomikliğiyle öne çıkan vazgeçilmez bir elemandır. Kenet çatı sistemlerinde ise hem Z profil hem de özel klips sistemleri bir arada kullanılarak mimarinin en sofistike metal çatı çözümlerinden biri oluşturulur. Bu kapsamlı rehberde her iki konuyu teknik derinlikte ele alıyoruz.
Z Profil Nedir?
Z profil (Z-purlin veya soğuk şekillendirilmiş Z kesiti), ince çelik sacın özel roll-form makinelerinde soğuk şekillendirilmesiyle üretilen bir yapısal profildir. Kesit profili ‘Z’ harfini andırdığından bu adı almıştır. Temel görevi; dış kaplama levhalarını (trapez sac, sandwich panel vb.) ana taşıyıcı kirişlere ya da çerçeve sistemine bağlamaktır.
Z Profilin Teknik Özellikleri
Parametre | Tipik Değer |
Malzeme | S250GD, S280GD, S320GD galvaniz çelik |
Galvaniz kaplaması | Z275 (275 g/m²) standart |
Kalınlık aralığı | 1.5 mm – 3.0 mm |
Yükseklik aralığı | 100 mm – 300 mm |
Flanş genişliği | 50 mm – 80 mm |
Üretim uzunluğu | Metreye özel kesim (genellikle 6-12 m) |
Yüzey | Galvaniz (standard) veya boyalı galvaniz |
Z Profil Montaj Teknikleri
Tek Z vs. Çakışmalı (Overlapping) Z
Uzun açıklıklarda Z profiller, “çakışmalı” yöntemiyle birleştirilir. İki profilin flanşları 300-600 mm üst üste bindirilerek cıvatalanır; bu teknik moment aktarımını sağlar ve daha büyük açıklıkların güvenle geçilmesine olanak tanır. Tek Z ise kısa açıklıklarda veya bağlantı gerektirmeyen yerlerde kullanılır.
Z’nin Kirişe Bağlantısı
Z profil; ana çelik kirişe, beton kirişe veya betonarme duvara ankraj bağlantısı ile sabitlenir. Bağlantı plakası (cleating plate) kullanılması, Z profilin kiriş üzerinde dönmesini önler. Her bağlantı noktasında minimum 2 adet M12 veya M16 cıvata kullanılmalıdır.
Kenet Çatı Sistemi (Standing Seam Roof) Nedir?
Kenet çatı sistemi (Almanca ‘stehende Naht’, İngilizce ‘standing seam’), metal levhaların görünür vida veya perçin olmaksızın birbirine bağlandığı bir çatı kaplama sistemidir. Levhalar, gizli klipsler aracılığıyla taşıyıcıya tutturulur ve yan yana gelen iki levhanın kenarları özel aletle kıvrılarak (kenet yapılarak) birleştirilir. Sonuç; görsel açıdan temiz, dikişsiz ve estetik bir yüzeydir.
Kenet Çatı Sisteminin Avantajları
- Görünür vida yok — vida deliğinden su sızıntısı riski sıfır
- Termal genleşmeye izin veren hareketli klips sistemi — levha deforme olmaz
- 60+ yıl ömür (titanyum çinko veya bakır levhalarla)
- Minimum eğimde bile (≥%3) uygulanabilir
- Her renk ve metal malzemeyle üretilebilir
- Bakım gerektirmez — görünür bağlantı noktası yok
- Modern ve tarihi mimari her ikisine de uyum sağlar
Kenet Profil Tipleri
Kenet Tipi | Açıklama | Önerilen Açıklık |
Dik Kenet (Standing Seam) | Levha kenarları dikey 25-65 mm yüksekte kenetlenir | Her açıklık |
Çift Kat Kenet (Double Lock) | En güvenli; iki kat katlanmış kenet | Rüzgarlı bölgeler |
Tek Kat Kenet (Single Lock) | Daha hızlı montaj; orta yük dayanımı | Korumalı konumlar |
Yatay Kenet (Horizontal Seam) | Yatay şeritlerin bindirmeli birleşimi | Eğimli cepheler |
Z Profil ile Kenet Çatı Sisteminin Birlikte Kullanımı

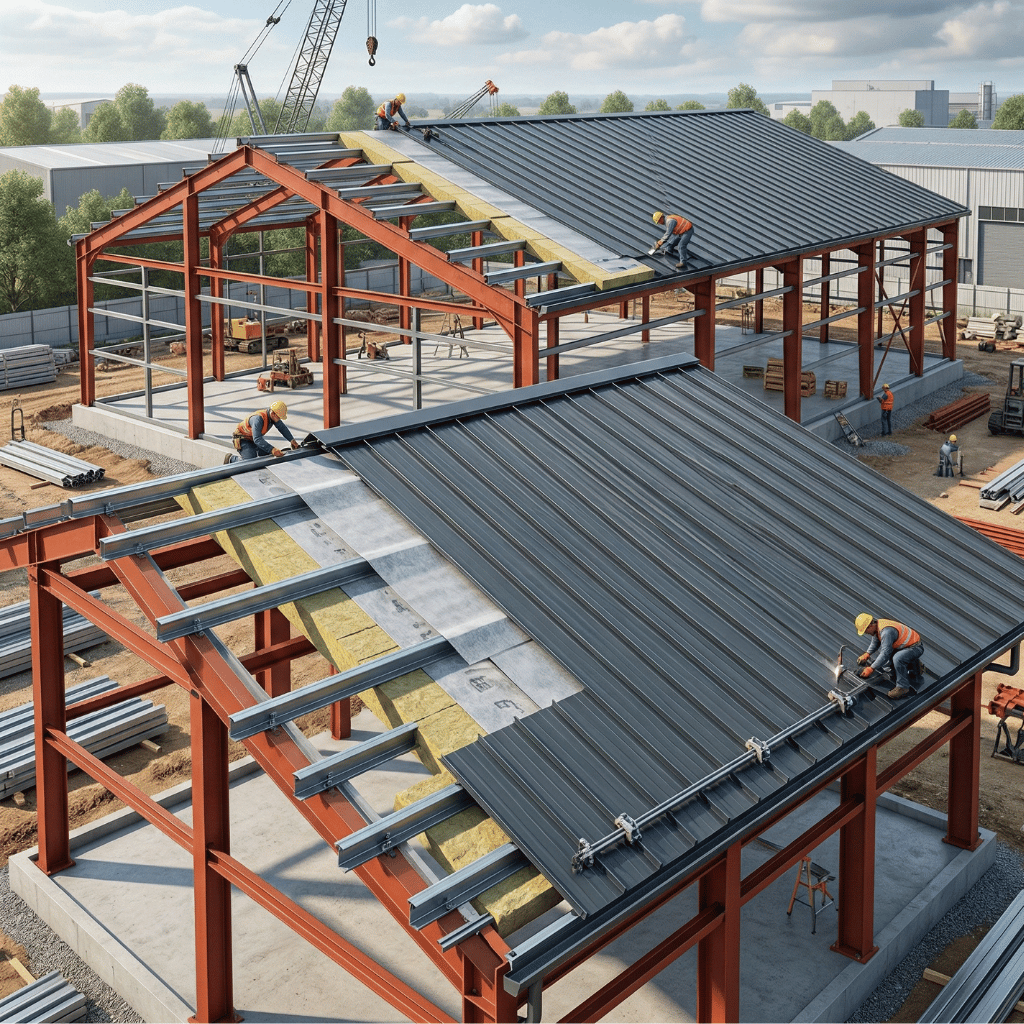

Tipik bir kenet çatı uygulamasında Z profiller, ana taşıyıcı çelik çerçeve üzerine belirlenen aralıklarda (60-120 cm) monte edilir. Ardından Z profil üzerine buhar dengeleyici örtü serilir, yalıtım levhaları yerleştirilir ve kenet levhaları Z profil üzerine konumlanan gizli klipslere oturtularak kenetlenir. Bu katmanlı sistem, hem yüksek yalıtım hem de uzun ömür sağlar.
Hangi Projelerde Z Profil + Kenet Sistemi Kullanılmalı?
- Geniş açıklıklı endüstriyel çatılar (fabrika, depo, hangar)
- Lüks konut projeleri ve villa çatıları
- Kültürel bina, müze, spor tesisi çatıları
- Yüksek rüzgar yükü olan sahil ve dağlık bölge yapıları
- LEED/BREEAM sertifikasyonu hedefleyen yeşil bina projeleri
